定位型振動光纜/振動光纖入侵探測系統RF970

概述
       RF970是潤光泰力自主研發的新一代定位型光纖振動入侵探測系統，能夠分析和識別各種入侵行為，并對入侵地點進行精確定位，實現對長距離光纖周界的全天候實時監測。

       RF970報警主機提供A、B雙通道設計，每個通道的最大光纜長度可達20Km。每個通道采用4芯常規光纜（1芯備用）。

       RF970采用擁有自主知識產權的分布式激光傳感技術，具有敏銳的探測靈敏度和反應速度?；诔€寬激光源，高速高精度數據采集和轉換以及多種復雜DSP算法等核心技術，系統可檢測到非常微弱的振動信號，并可以抵抗風雨、小動物等自然因素的干擾，保證了測量精度的穩定性和一致性，定位精度及抗干擾能力達到同類產品的前列水平。

      此外，該產品具有自動學習功能，可在現場學習一些重要的物理和報警參數，有效簡化了工程開通的復雜性，是一種靈敏度高、誤報漏報率低、穩定可靠、施工簡單的新一代精確定位型周界防范系統，可廣泛應用于倉庫、機場、軍事重地及邊境線等安保環境中。


     表1 系統構成

特點


■ 采用標準
   √ GB 10408.1、GB/T 10408.8、GB 16796
   √ GA/T 1217、GA/T 1469
■ 采用A、B雙通道設計，每個通道探測距離不少于20km光纜長度
■ 能精確定位入侵地點，并在電子地圖上清晰顯示
■ 支持實時入侵報警、斷纖報警、斷電報警及防拆報警，報警響應時間≤3秒
      ☆斷纖報警響應時間≤1秒
■ 支持掛網和地埋應用
■ 支持波浪形或直線形布纜方式，可采取A、B通道雙邊布纜或單邊平行布纜
■ 支持攀爬、翻越、敲擊、剪網等多種事件檢測
■ 可自動適應風、雨等外界環境的變化，最大限度地降低各種誤報警
   √  可抵抗小動物干擾
   √  可抵抗5~6級風的干擾
   √  可抵抗大雨的干擾
■ 支持8路開關量輸入和8路開關量輸出
■ 通過USB接口可以實現RS485/RS232以及開關量的外部擴展
■ 支持2.5G以太網接口
   √  支持TCP/IP MODBUS協議，實現Slave功能
   √  可以實現開關量的外部擴展
■ 系統管理
   √  支持RFView-W報警管理Web服務軟件，實現GIS地圖定位、報警管理、視頻聯動管理、參數配置等功能
   √  提供SDK接口，方便系統集成于第三方平臺
■ 室外單元外殼采用ABS工程塑料，防護等級可達IP68
   √  室外單元為無源設備
   √  適應環境溫度：-40°C ~ 85°C
■ RF970報警主機
   √  采用19”4U高的標準機箱， 深度為650mm
   √  AC~ 220V電源供電
   √  設備功耗最大300W
   √  適應環境溫度：-10°C ~ +55°C
   √  外殼防護等級達到IP21
   √  內置ESD和浪涌保護電路，能有效防止靜電和雷擊損壞

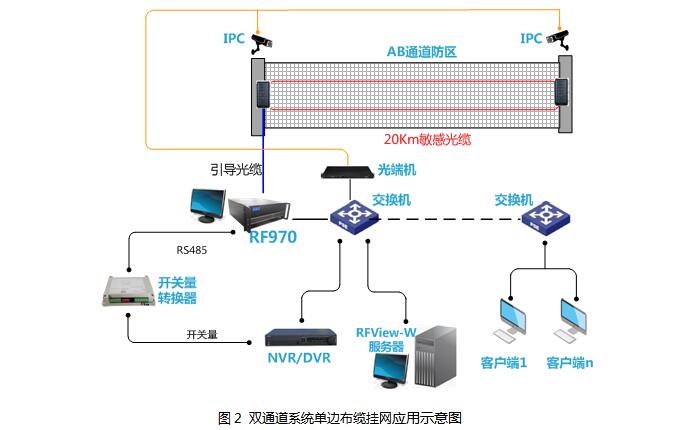

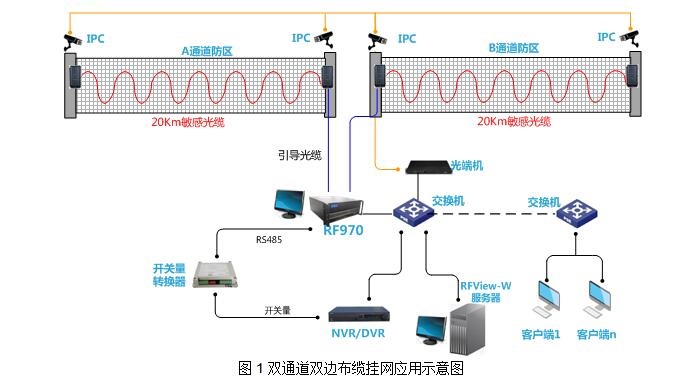

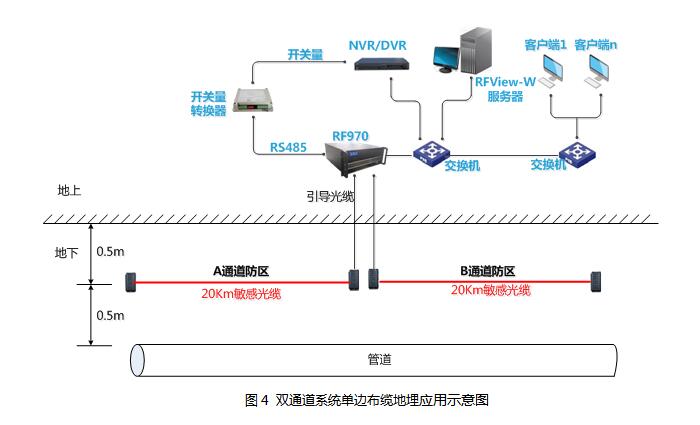

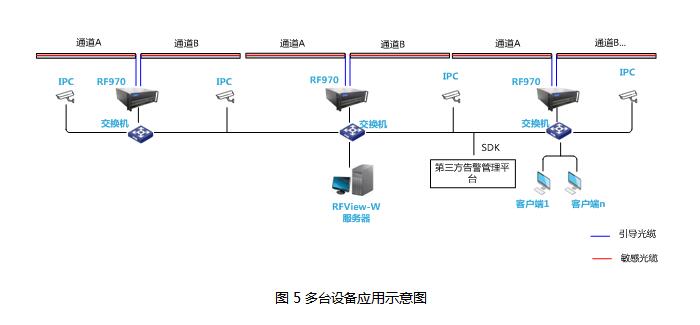

典型應用


注：

攝像頭輸出聯動通過繼電器模塊接口實現，輸出聯動的數量沒有限制

由于采用波浪形布纜，實際防區的長度一定會小于20Km，可根據波浪大小進行測算
